UART串口为什么不能直接连接进行一对多通信

作者：艾锐达光电时间：2019.08.07 浏览：-

UART串口一对多通信

物理定义：

Uart不属于总线通信，无法同时挂2个或以上的进行通信，同一时间只能是一对一。

实际举例：

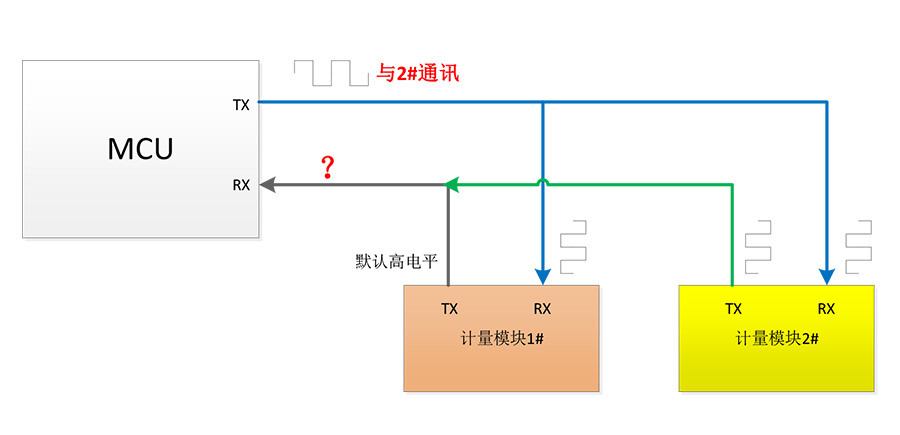

Uart口 TX默认是置高的，MCU发送抄读2#计量模块数据指令时，两个计量模块RX都能收到数据，指定的计量模块2#通过TX回传数据，此时计量模块1# TX还是在置高，如2#回的数据是高电平，1#模块TX置高无影响，OK，MCU能正常接收。如2#模块回的是低电平，1#模块TX仍然置高，此时两个模块的TX的电平叠加到MCU端，高低叠加会是啥情况，MCU端到底是高还是中或者低呢（如图所示）？未知，都有可能。所以此情况下根本无法保证通讯的可靠性。

解决方案：

1：在计量模块与串口之间增加CD4051单端8通道多路开关芯片切换来实现一个串口对多个计量模块的通讯。

2：转换为485口通讯。
