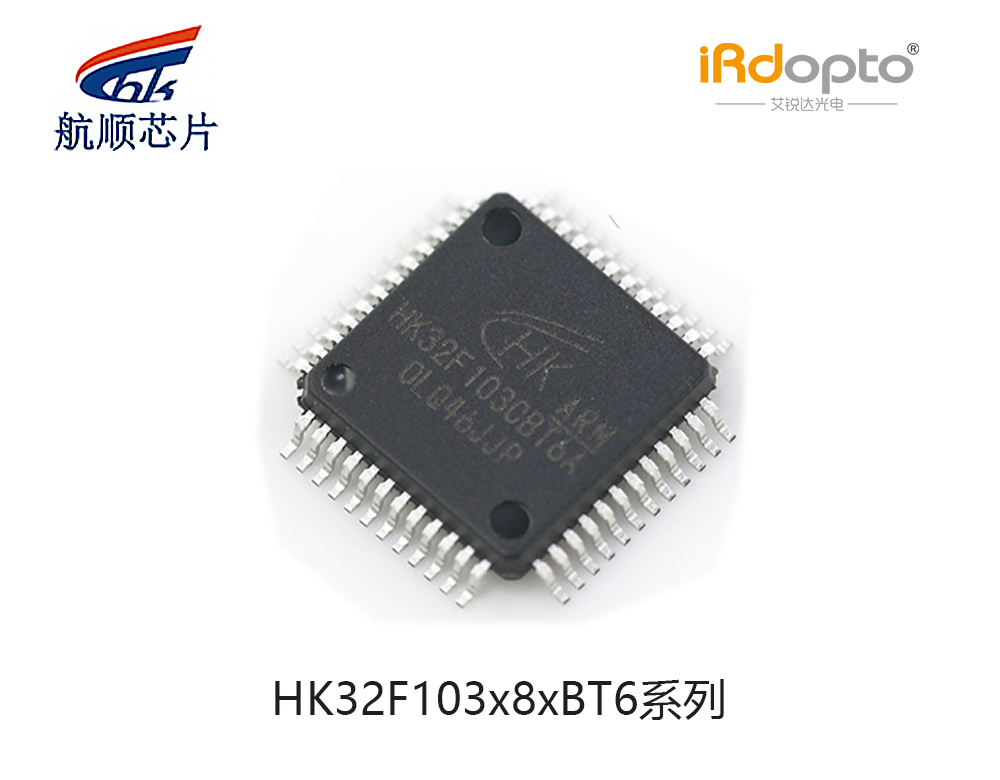

HK32F103 C8T6/CBT6/R8T6/RBT6 芯片是深圳市航顺芯片技术研发有限公司开发的低功耗MCU芯片

◆ 产品简介
HK32F103系列使用高性能的ARM® CortexTM-M3 32位的RISC内核，最高工作频率96MHz，内置高达128KB FLASH、20KB SRAM，1个高性能计时器，3个通用计时器，2个SPI串行同步通讯接口，2个I2C串行通讯接口，3个USART串行异步
通讯接口，1个USB2.0 Full Speed串行通信接口，1个CAN总线控制器，2个12位SAR模拟数字转换器，1个片内温度传感器。
◆ 这些丰富的外设配置，使得HK32F103微控制器适合于多种应用场景：
（1）工业应用，可编程控制器、打印机、扫描仪
（2）电机驱动和调速控制
（3）物联网低功耗传感器终端
（4）无人机飞控、云台控制
（5）玩具产品
（6）家用电器
（7）智能机器人
（8）智能手表、运动手

◆ 产品特点
◆ 工作电压范围
双电源域：主电源 VDD 2.0V ~ 5.5V、备份电池电源 VBAT1.8V ~ 5.5V
当主电源掉电时，RTC模块可继续工作在 VBAT电源下工作
当主电源掉电时，VBAT电源下提供20Byte容量的备份寄存器
◆ 典型工作电流
动态功耗：175uA/MHz
Stop待机功耗：10uA@3.3V
Standby待机功耗：1.6uA@3.3V
VBAT RTC功耗：2.3uA@3.3V
◆ 工作温度范围：-40ºC ~ 105ºC
◆ 时钟
外部HSE：支持 4~16MHz 晶振，典型 8MHz 晶振
外部LSE：32.768KHz 晶振
芯片上的HSI时钟：8MHz
芯片上的LSI时钟：40KHz
PLL时钟
◆ 复位
外部管脚复位
电源上电复位
软件复位
看门狗（IWDT和WWDT）计时器复位
低功耗模式复位
◆ 低电压检测（PVD）
8级检测电压门限可调
上升沿和下降沿可配置
◆ ARM Cortex-M3 Core
最高时钟频率：96MHz
24位System Tick计时器
支持CPU Event信号输入至MCU引脚，实现与板级其它SOC CPU的联动
◆ 存储器
64或者128 KByte的Flash存储器。CPU主频不高于26.5MHz时，支持0等待总线周期，具有代码安全保护功能，可分别设置读保护和写保护
20KByte SRAM
◆ 两个12位SAR ADC转换器
16个模拟信号输入通道
最高转换器频率：1Mbps
支持自动连续转换、扫描转换
两个ADC单元可级联实现主/从并行转换和交织转换模式
◆ 温度传感器
模拟输出内部连接到A/D转换器独立通道
◆ 调试接口
SW-DP两线调试端口
JTAG五线调试端口
ARM DWT、FPB、ITM、TPIU 调试追踪模块
◆ 通用串行通讯接口
三个USART（支持ISO-7816智能卡协议）
两个高速SPI
两个I2C
一个USB2.0 Full Speed设备接口
一个CAN 2.0A/B总线接口控制器
◆ 计时器
16比特的PWM计时器（高性能计时器的通道1~3支持死区互补输出）
16比特的PPG计时器
16比特的IC（输入捕获）计时器
16比特的正交输入信号编码计时器
可产生ADC触发事件
可与其它高性能计时器或通用计时器级联实现主/从计时模式
◆ 通用输入输出IO
64引脚产品有51个GPIO引脚，48引脚产品有37个GPIO引脚
所有GPIO引脚可配置为外部中断输入
提供最高20mA驱动电流
◆ 多通道的DMA控制器，支持Timers、ADC、SPIs、I2Cs、USARTs等多种外设
触发
◆ CRC计算模块，检查存储器中数据的完整性
◆ RTC时钟计数器，配合软件记录年月日时分秒
◆ 可靠性
通过HBM2000V/CDM500V/MM200V/LU等级测
