BL0937

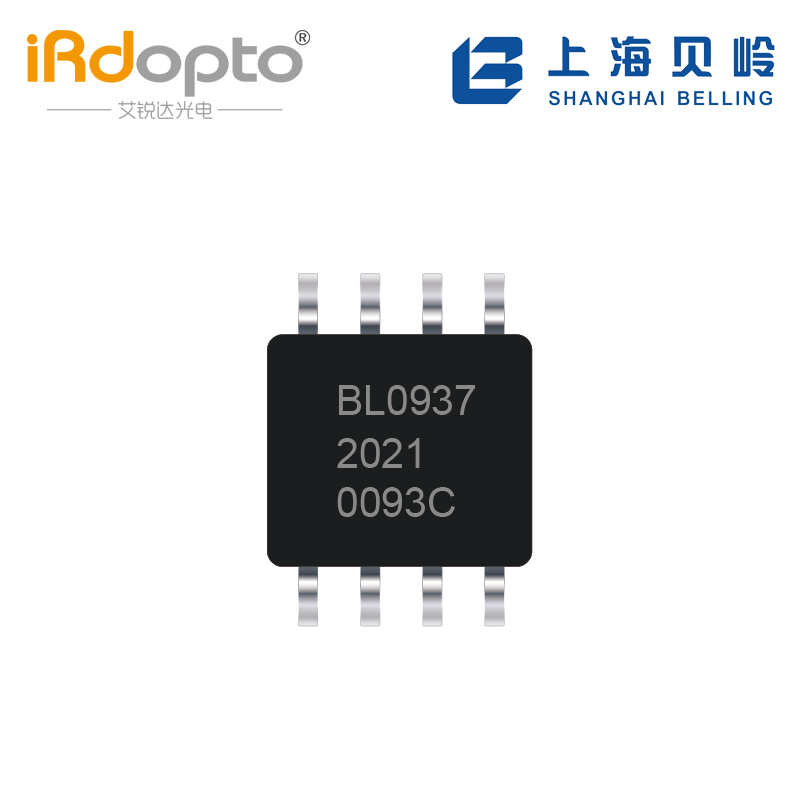

BL0937单相多功能电能计量芯片

◆高精度，在输入动态工作范围 2500:1 内，非线性测量误差小于±0.5%
◆大信号稳定性，采样电流 300mA 点，CF 输出跳动小于±0.2%
◆小信号稳定性，采样电流 50mA 点 CF 跳动小于±0.3%
◆芯片给出电压和电流的有效值，电流测量范围（4mA~30A）@1mohm
◆芯片具有防潜动设计，确保无电流时噪声功率切除
◆芯片上有电源电压监测电路，检测掉电状况，工作电压低于 2.7V 时，芯片进入复位状态
◆芯片内置 1.2V 参考电压源
◆芯片内置振荡电路，时钟约 2MHz
◆芯片单工作电源 3.3V，低功耗 6mW（典型值）
◆SOP8 封装

联系客服立即购买

产品详情资料下载

概述

BL0937 是上海贝岭公司开发的一款用于智能家居领域进行电能测量的专用芯片。具有体积小（SOP8 封装），外围电路简单，成本低廉的优点。

BL0937 是一颗宽量程单相多功能电能计量芯片，适用于单相插座表、单相插排、智能家电控制电路等应用，具有较高的性价比。

BL0937 集成了 2 路高精度 Sigma-Delta ADC，参考电压，电源管理等模拟电路模块，以及处理有功功率、电流电压有效值等电参数的数字信号处理电路。提供高频 CF1 用于指示电流/电压有效值，高频 CF 用于电能计量。

BL0937 能够测量单相有功能量、有功功率、电流电压有效值等参数；能够充分满足插座表、单相插排、智能家电等领域的需要。

BL0937 具有专利防潜动设计，配合合理的外部硬件设计

特点

◆ 高精度，在输入动态工作范围 2500:1 内，非线性测量误差小于±0.5%

◆ 大信号稳定性，采样电流 300mA 点，CF 输出跳动小于±0.2%

◆ 小信号稳定性，采样电流 50mA 点 CF 跳动小于±0.3%

◆ 芯片给出电压和电流的有效值，电流测量范围（4mA~30A）@1mohm

◆ 芯片具有防潜动设计，确保无电流时噪声功率切除。

◆ 芯片上有电源电压监测电路，检测掉电状况，工作电压低于 2.7V 时，芯片进入复位状态

◆ 芯片内置 1.2V 参考电压源

◆ 芯片内置振荡电路，时钟约 2MHz

◆ 芯片单工作电源 3.3V，低功耗 6mW（典型值）

◆ SOP8 封装

艾锐达BL贝岭BL0937单相电能计量芯片

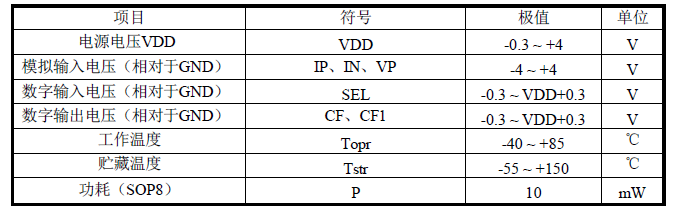

极限范围（T=25℃）

艾锐达BL贝岭BL0937单相电能计量芯片

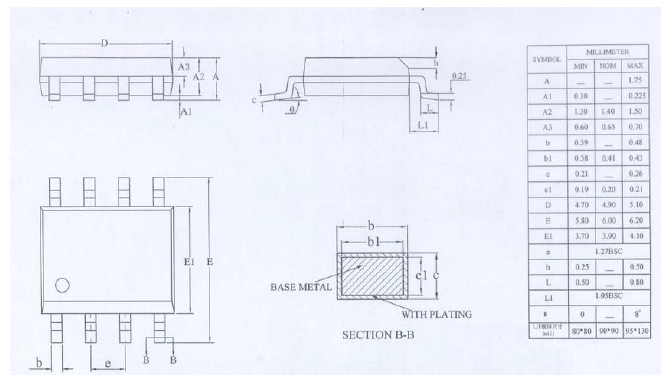

封装尺寸

艾锐达BL贝岭BL0937单相电能计量芯片
