BL0939

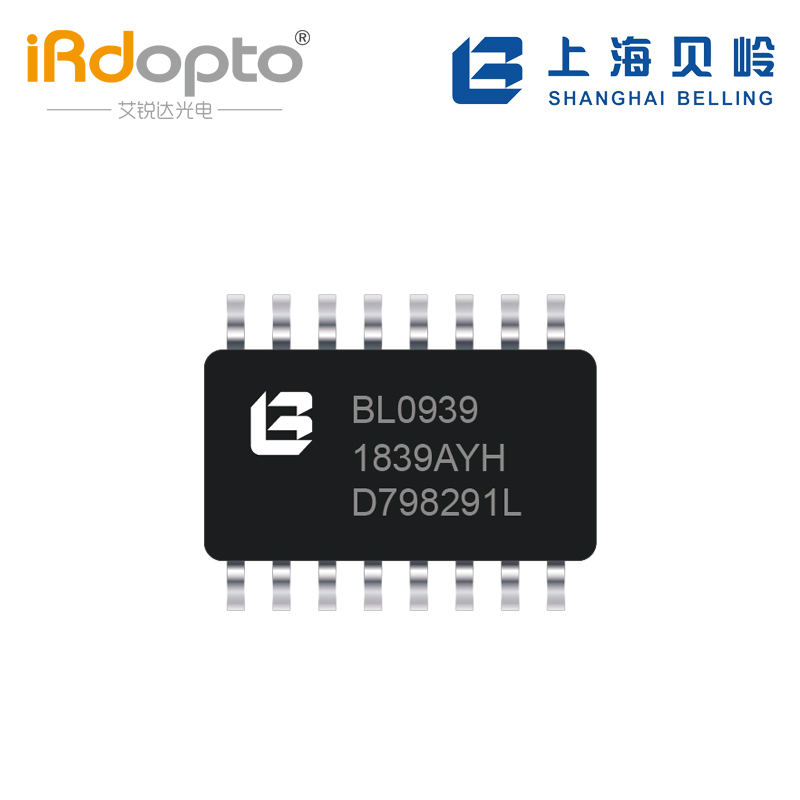

BL0939 内置时钟免校准电能计量芯片

◆三路独立的 Sigma-Delta ADC,用于测量两路电流和一路电压
◆电流有效值范围(10mA~35A)@1mohm。
◆有功电能(1w~7700w)@1mohm
◆可输出电流、电压有效值,快速电流有效值,有功功率,电流电压波形相角。
◆批次出厂增益误差小于 1%,外围元件满足一定条件下可以免校准。
◆两路电流通道均具备漏电/过流监控功能,监控阈值及响应时间可设置。
◆电压过零信号输出
◆内置波形寄存器,可输出波形数据用于负载类型分析
◆集成温度传感器,满足产品本身过温监控、大电流节点预设温度报警、室温测量等需求。
◆集成一个 SPI(最快速率支持 900KHz)和一个 UART 口(4800Bps),支持多路片选
◆电源掉电监测,低于 2.7V 时,芯片复位
◆内置 1.218V 参考电压源
◆内置振荡电路,时钟约 4MHz
◆芯片单工作电源 3.3V,低功耗 10mW(典型值)
◆SSOP20/SOP16 封装

概述

    BL0939 是一颗内置时钟免校准电能计量芯片,适用于单相多功能电能表、智能插座、智能家电、电动自行车充电桩等应用,具有较高的性价比
    BL0939 集成了 3 路高精度 Sigma-Delta ADC,可同时测量2路电流、1路电压
    BL0939 能够测量电流、电压有效值、有功功率、有功电能量等参数,可输出快速电流有效值(用于漏电监控或过流保护),以及温度传感器,波形输出等功能,通过UART/SPI 接口输出数据,能够充 分满足智能插座、智能家电、单相多功能电能表、电动自行车充电桩及用电信息大数据采集等领域的需要。
    BL0939 具有专利防潜动设计,配合合理的外部硬件设计,可确保在无电流时噪声功率不被计入电能脉冲。


主要特点

三路独立的 Sigma-Delta ADC,用于测量两路电流和一路电压。

电流有效值范围(10mA~35A)@1mohm

有功电能(1w~7700w)@1mohm

可输出电流、电压有效值,快速电流有效值,有功功率,电流电压波形相角

批次出厂增益误差小于1%,外围元件满足一定条件下可以免校准

两路电流通道均具备漏电/过流监控功能,监控阈值及响应时间可设置

电压过零信号输出

内置波形寄存器,可输出波形数据用于负载类型分析

集成温度传感器,满足产品本身过温监控、大电流节点预设温度报警、室温测量等需求

集成一个SPI(最快速率支持900KHz)和一个UART口(4800Bps),支持多路片选

电源掉电监测,低于2.7V时,芯片复位

内置1.218V参考电压源

内置振荡电路,时钟约4MHz

芯片单工作电源3.3V,低功耗10mW(典型值)

SSOP20/SOP16 封装

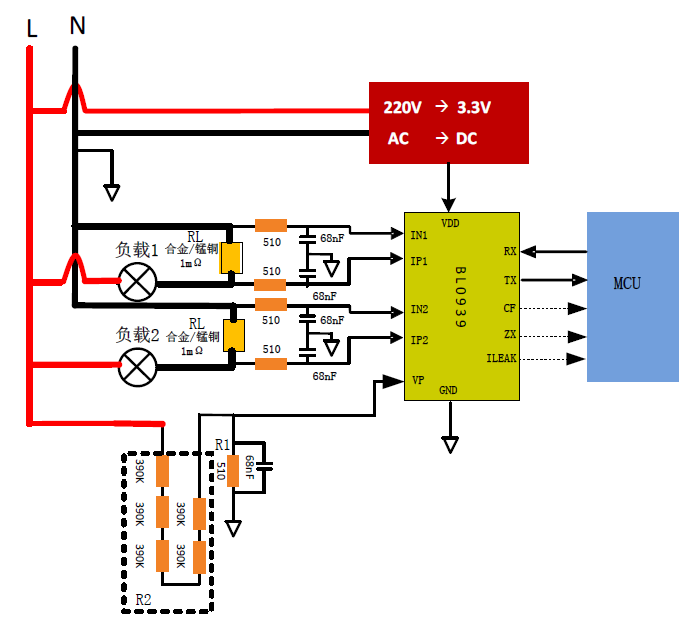

两种计量应用电路图

                以Uart通讯方式、电阻采样方式为例进行说明,也可以采用互感器方式进行采样;

BL0939免校准电能计量芯片

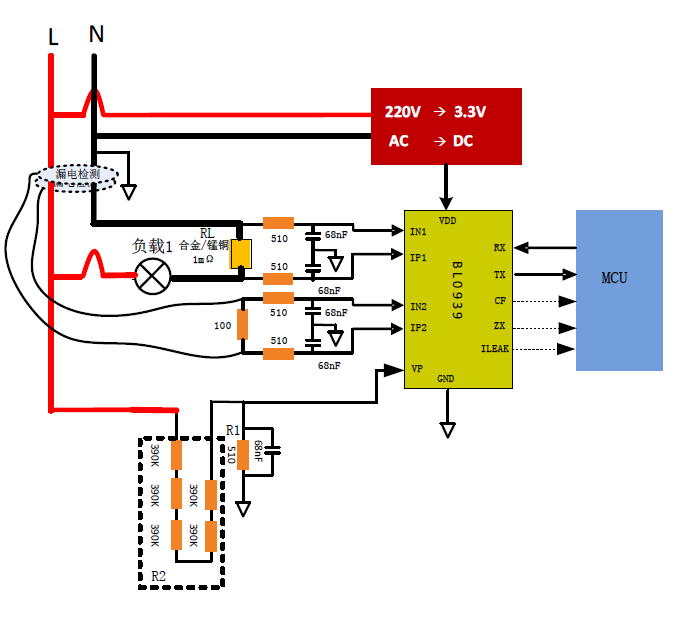

一路计量一路漏电检测应用电路图


BL0939免校准电能计量模块

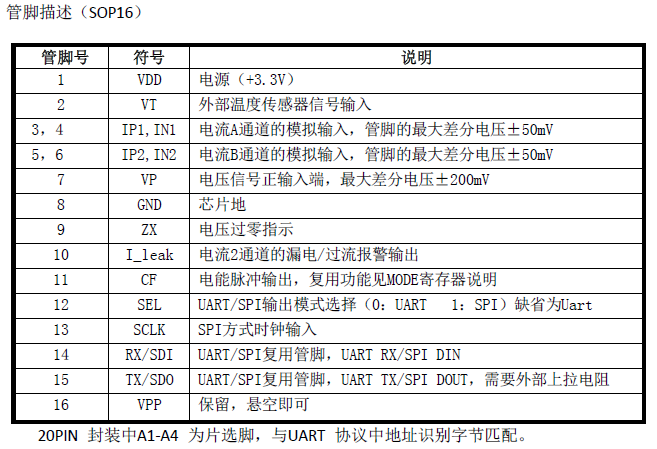

封装与管脚描述

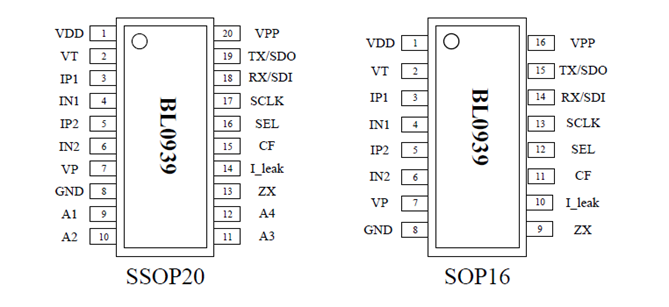

BL0939 提供两种封装

艾锐达BL贝岭BL0939内置时钟免校准电能计量芯片


艾锐达BL贝岭BL0939内置时钟免校准电能计量芯片

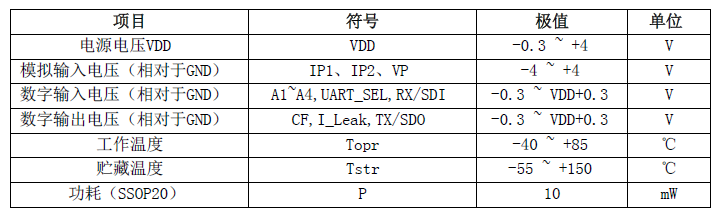

极限范围(T=25℃)

艾锐达BL贝岭BL0939内置时钟免校准电能计量芯片

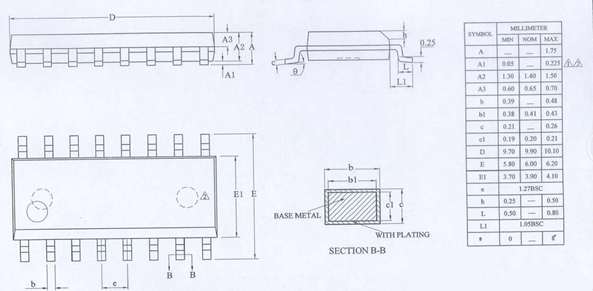

SOP16


艾锐达BL贝岭BL0939内置时钟免校准电能计量芯片

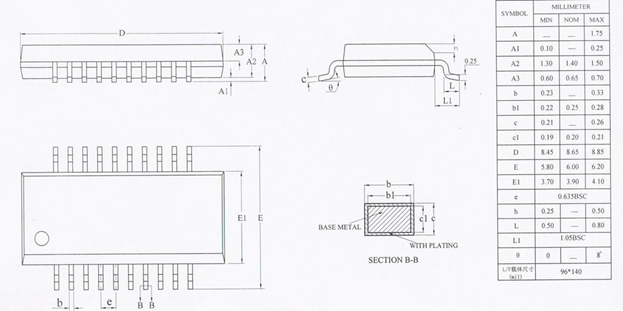

SSOP20L


艾锐达BL贝岭BL0939内置时钟免校准电能计量芯片
