BL0940

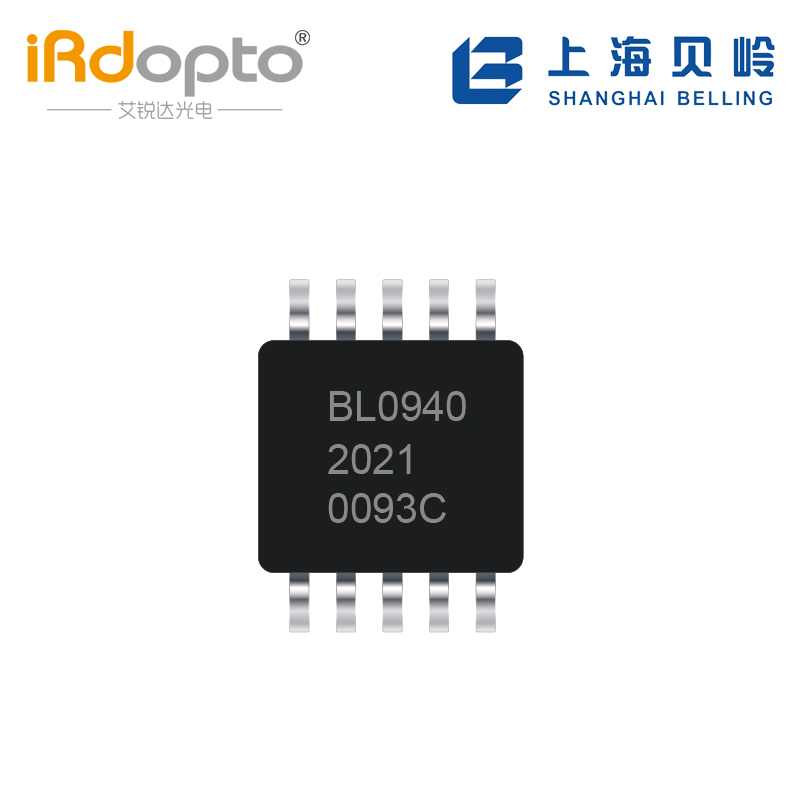

BL0940贝岭内置时钟免校准电能计量芯片

◆两路独立的 Sigma-Delta ADC,一路电流和一路电压。
◆电流有效值范围(10mA~35A)@1mohm。
◆有功电能(1w~7700w)@1mohm
◆可测量电流电压有效值,快速有效值,有功功率,电流电压波形相角。
◆批次出厂增益误差小于 1%,外围元件满足一定条件下可以免校准。
◆电压过零信号输出
◆集成一个 UART 口(4800Hz)
◆电源掉电监测,低于 2.7V 时,芯片复位
◆内置 1.218V 参考电压源
◆内置振荡电路,时钟约 4MHz
◆芯片单工作电源 3.3V,低功耗 10mW(典型值)
◆MSOP10 封装

1.1 功能简介

      BL0940是一颗内置时钟免校准电能计量芯片,适用于单相多功能电能表、智能插座、智能家电、电动自行车充电桩等应用,具有较高的性价比。
      BL0940集成了2路高精度Sigma-DeltaADC,参考电压,电源管理等模拟电路模块,以及处理有功功率、电流电压有效值等电参数的数字信号处理电路。
      BL0940能够测量单相有功电能量、有功功率、电流电压有效值等参数,可输出快速有效值用于过流保护,通过UART直接将数据输出,能够充分满足智能插座、智能家电、单相多功能电能表、电动自行车充电桩等领域的需要
      BL0940具有专利防潜动设计,配合合理的外部硬件设计,可确保在无电流时噪声功率不被计入电能脉冲


1.2主要特点

两路独立的 Sigma-Delta ADC,一路电流和一路电压

电流有效值范围(10mA~35A)@1mohm

有功电能(1w~7700w)@1mohm

可测量电流电压有效值,快速有效值,有功功率,电流电压波形相角

批次出厂增益误差小于1%,外围元件满足一定条件下可以免校准

电压过零信号输出

集成一个 UART 口(4800Hz)

电源掉电监测,低于 2.7V 时,芯片复位

内置 1.218V 参考电压源

芯片单工作电源 3.3V,低功耗 10mW(典型值)

MSOP10 封装

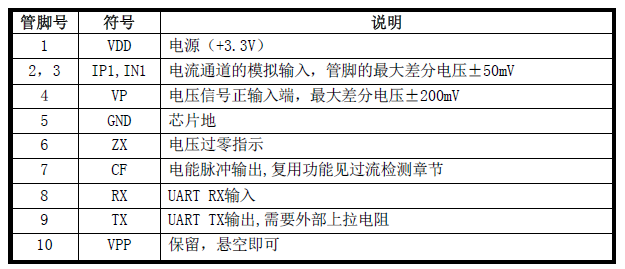

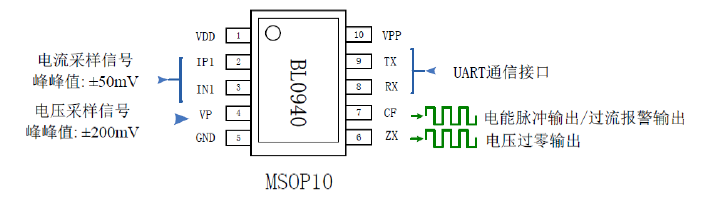

芯片管脚说明


艾锐达BL贝岭BL0940内置时钟免校准电能计量芯片

艾锐达BL贝岭BL0940内置时钟免校准电能计量芯片

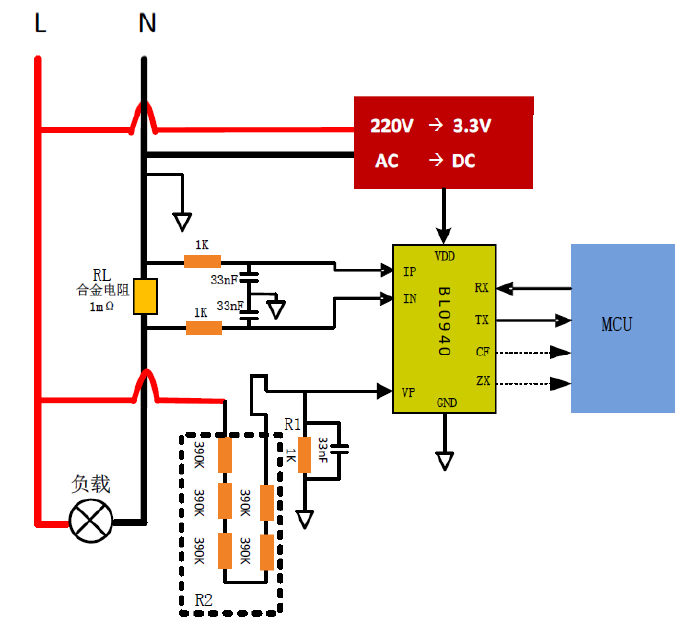

应用电路图


艾锐达BL贝岭BL0940内置时钟免校准电能计量芯片


注意:

1)CF管脚可配置为过流报警输出;ZX用于输出电压过零信号;如果仅需要电参数检测功 能,这两个管脚可以不接入MCU;

2)UART接口的速率,通信协议的描述见“BL0940 datasheet v1.0.pdf”;

3)BL0940在出厂时已做增益修正,如果要免校准,外围器件的精度保证在1%以内;

4)RX,TX管脚需要外接上拉电阻;

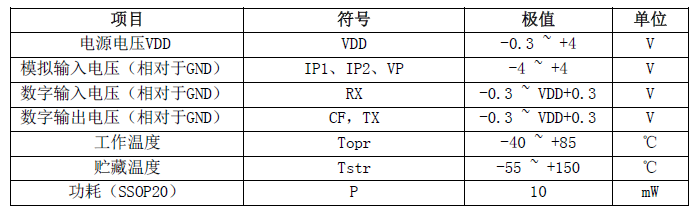

极限范围(T=25℃)

艾锐达BL贝岭BL0940内置时钟免校准电能计量芯片

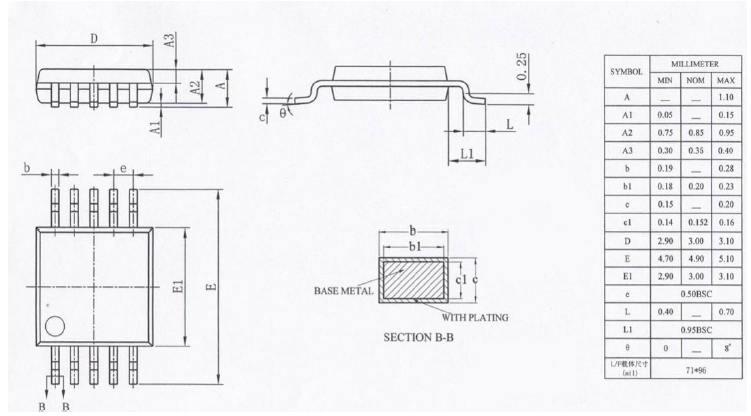

封装(MSOP10L)


艾锐达BL贝岭BL0940内置时钟免校准电能计量芯片
