基本特点

◆ 高集成：集成32位ARM Cortex-M0核、Σ-ΔADC、SAR ADC、测量计量模块、LCD(RN7213)、定时器和多路PWM、硬件温补RTC、EEPROM等

◆ 宽电压：保证测量精度的电压范围为2.8V~5.5V

◆ CPU小系统可运行的典型电压范围为2.2V~5.5V

◆ GPIO支持与不同工作电压器件的对接

◆ 高性能：CPU最高工作频率可达29.4912MHz

◆ 高精度：在5000:1动态范围内，有功误差小于0.1%;

◆ 计量参考基准温度系数典型值为5ppm/℃

◆ RTC在-25℃ ~70℃内秒脉冲误差小于±5ppm，最小校正刻度为0.068ppm

◆ 封装形式：RN7211 LQFP64，适用LED表型;

◆ RN7213 LQFP100，适用LCD表型

处理器相关

◆ ARM Cortex-M0内核

◆ 最高运行频率可达29.4812Mhz

◆ 128Kbytes FLASH存储器，擦写次数10万次，数据保持时间大于20年

◆ 16Kbytes SRAM

◆ 32KbytesEEPROM，擦写次数100万次，支持byte操作，数据保持时间大于20年;

◆ 单cycle乘法器(32bit*32bit)

◆ 2个DMA控制器

◆ 硬件看门狗

◆ 提供完善的集成开发软硬件环境

测量和计量

◆ 提供3路Σ-ΔADC 及其瞬时采样值

◆ 参考电压温度系数典型值为5ppm/℃，最大值15ppm/℃

◆ 提供3路有效值，在2000:1动态范围内误差小于0.2%

◆ 提供2路有功功率、无功功率、视在功率，在2000:1动态范围内误差小于0.1%

◆ 有效值、功率参数更新速率为13.982Hz

◆ 提供2路瞬时有功功率，瞬时无功功率，更新速率7.2KHz

◆ 提供2路有功电能、无功电能、视在电能计量，在5000:1动态范围内有功计量误差小于0.1%

◆ 提供2路功率因数测量，测量误差<0.2%

◆ 提供电压线频率测量，测量误差<0.02%

◆ 提供2路电流通道和电压通道夹角值

◆ 提供3路峰值检测功能

◆ 提供电压跌落功能

◆ 提供采样通道和功率增益、相位校正及功率、有效值offset校正功能

◆ 提供用于直流offset自动校正功能

LCD (RN7213)

◆ 支持4*34、6*32、8*30

◆ 支持DMA自动轮显，不需要启动CPU

◆ Charge pump提供LCD电压，支持宽电压、全温度范围清晰显示

◆ 自动轮显功耗优于20μA

定时器

◆ 2个32bit扩展定时器，具有间隔定时方波、输出外部/内部事件计数、单脉冲输出、4路PWM输出、脉宽测量功能

◆ 2个RTC定时器

◆ 1个CM0内嵌系统定时器

SAR ADC

◆ 10bit SAR ADC，温度传感器和最多5路引脚输入分时复用

RTC(RN7213)

◆ 硬件自动温补，在-25℃ ~70℃内秒脉冲误差小于±5ppm，最小校正刻度为0.068ppm，满足国家标准的精度和功耗要求;

◆ 温度传感器：提供准确的温度值，-25℃～70℃范围内测温精度为±1℃

◆ 功耗优于2μA

其他外设

◆ 高速GPIO：支持与不同电压外设器件的接口

◆ 按键中断：最多8个，管脚复用

◆ 外部中断：最多7个，管脚复用

◆ UART：5路，支持自动波特率，支持红外调制，支持UART唤醒

◆ I2C：1路

◆ SPI：1路

◆ 7816：最大支持2路

◆ 电压检测LVD：检测芯片电源电压;检测外部电压

◆ 两个比较器CMP1和CMP2：检测外部电压

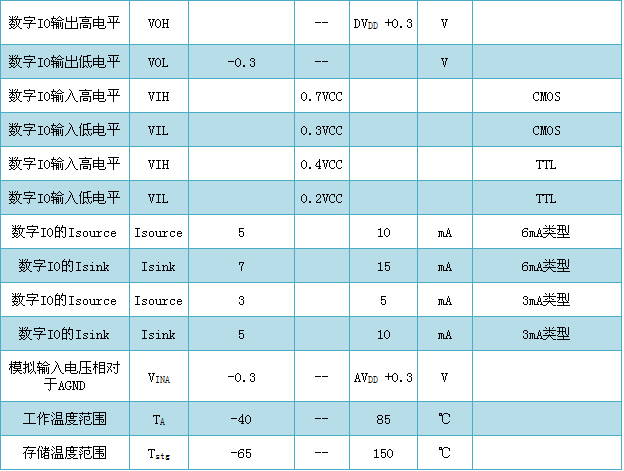

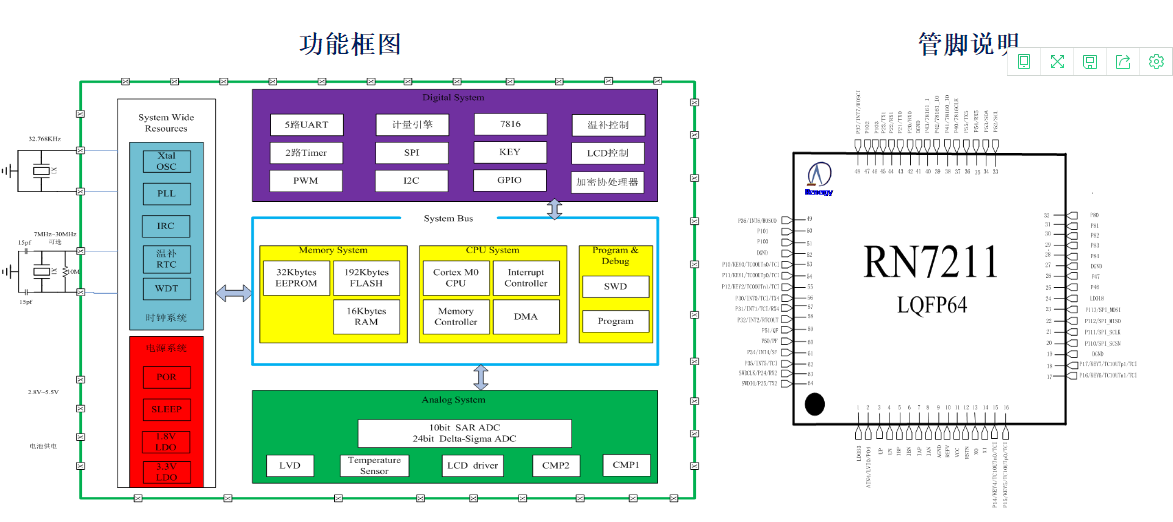

RN721X是一款高集成度、高精度、高可靠性、低功耗电测SOC芯片，集成32位ARM Cortex-M0核、3路Σ-ΔADC、测量计量模块、多路复用SAR ADC、LCD(RN7213)、定时器和多路PWM、温度传感器、硬件温补RTC、EEPROM、UART/SPI/I2C/7816通信、GPIO、中断等模块，满足多种类型智能电测仪表的功能、性能要求。

RN721X可以实现灵活的单相防窃电能表方案，其宽动态范围能满足锰铜大量程表的设计。

RN721X适用多种单相参数表、三相电流电压表、直流表等设计。

RN721X可以和锐能微三相计量芯片RN7302组成高性价比套片，满足三相多功能表、复费率表、谐波表、剩余电流火警探测器等设计。

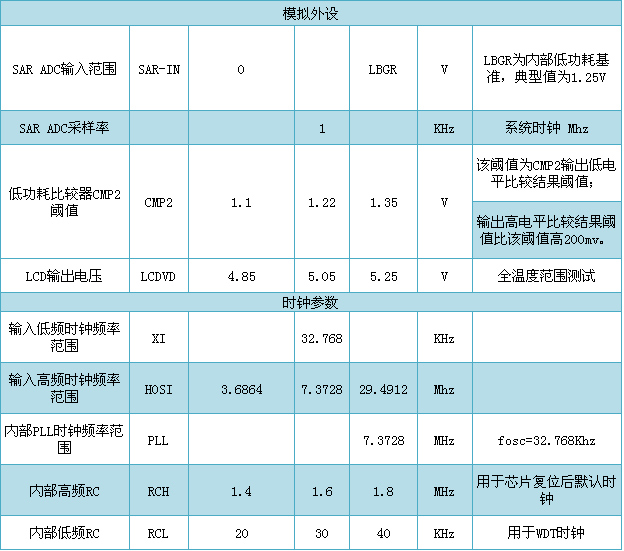

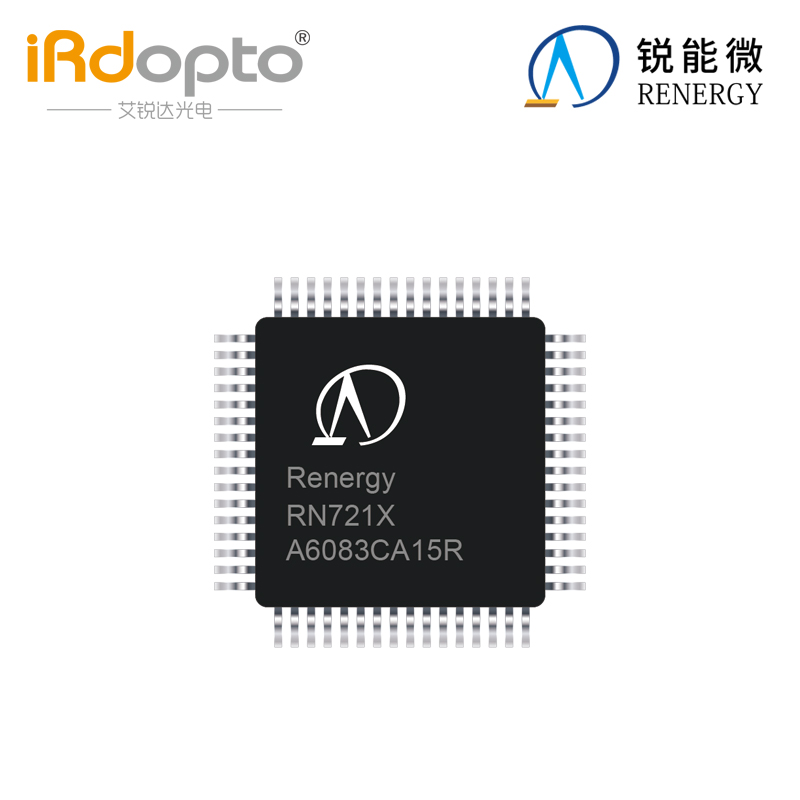

RN721X分两个型号：RN7211 LQFP64小封装，适用LED显示表型;RN7213 LQFP100封装，适用LCD显示表型。

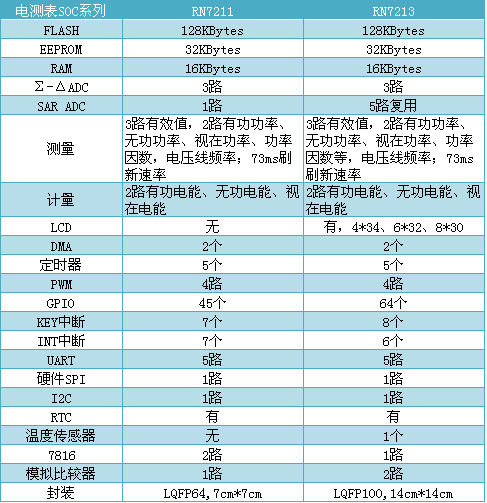

表1-1 RN7211和RN7213资源对比表
