 锐能微RN8207C单相计量芯片
锐能微电能计量芯片/维攀微ESD/TVS/汕头鸿志压敏电阻/热敏电阻

产品中心

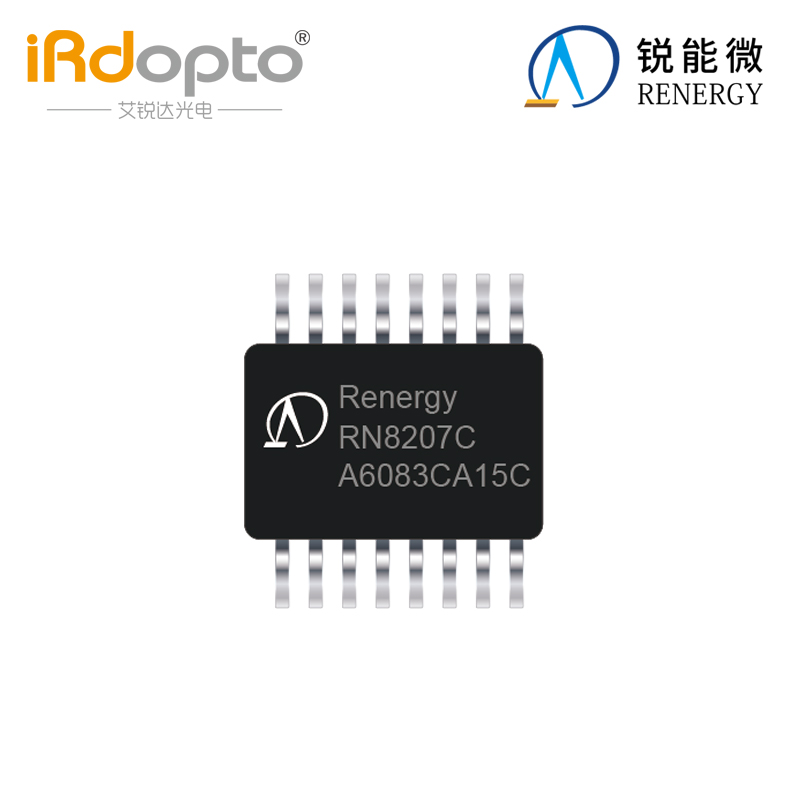

RN8207C

多功能单相计量芯片,锐能微第三代计量技术

◆采用锐能微第三代计量技术,动态范围达到8000:1,温度系数仅为5ppm/℃
◆单路计量,支持直流计量。
◆具有电压、电流显示功能。
◆具有过零输出功能。
◆支持SPI/UART通讯接口。
◆支持软件校表,提高生产效率。
◆具片选功能,适用于三相直通式电能表。
芯片特性

计量

◆ 提供两路∑-△ADC

◆ 有功电能误差在5000:1动态范围内<0.1%,支持IEC62053-22:2003标准要求

◆ 提供电压、电流有效值、有功功率、电压线频率测量;

◆ 潜动阈值可调

◆ 提供反相功率指示

◆ 提供参考基准监测功能

软件校表

◆ 电表常数(HFConst)可调

◆ 提供增益和相位校正

◆ 提供有功offset校正

◆ 提供小信号校表加速功能

◆ 提供配置参数自动校验功能

◆ 提供SPI/UART接口

◆ 具有电源监控功能

◆ 单+5V电源供电,功耗典型值为14mW

◆ 内置2.5V±1% 参考电压,温度系数典型值5ppm/℃

◆ 采用SOP24绿色封装,与RN8209G管脚兼容,不具备零线ADC输入及相关测量功能;

功能介绍


RN8207G能够测量有功功率、有功电能、电压有效值、电流有效值、电压线频率。

RN8207G支持全数字的增益、相位和offset校正。有功电能脉冲从PF管脚输出。

RN8207G提供SPI/UART接口,方便与外部MCU之间进行通信。

RN8207G内部的电源监控电路可以保证上电和断电时芯片的可靠工作。

RN8207C


多功能单相计量芯片

多功能单相计量芯片

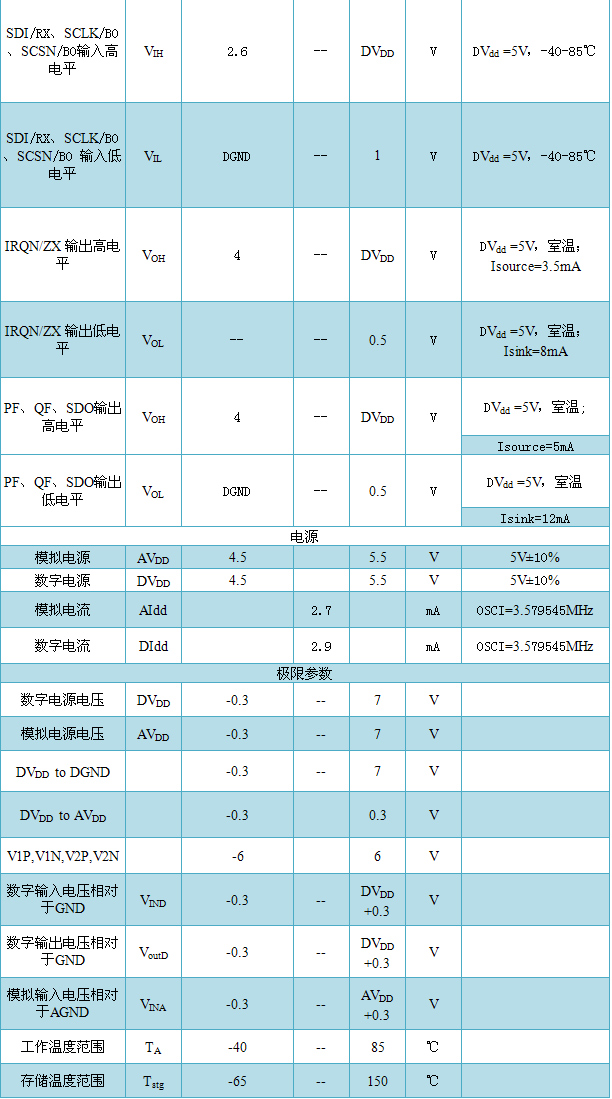

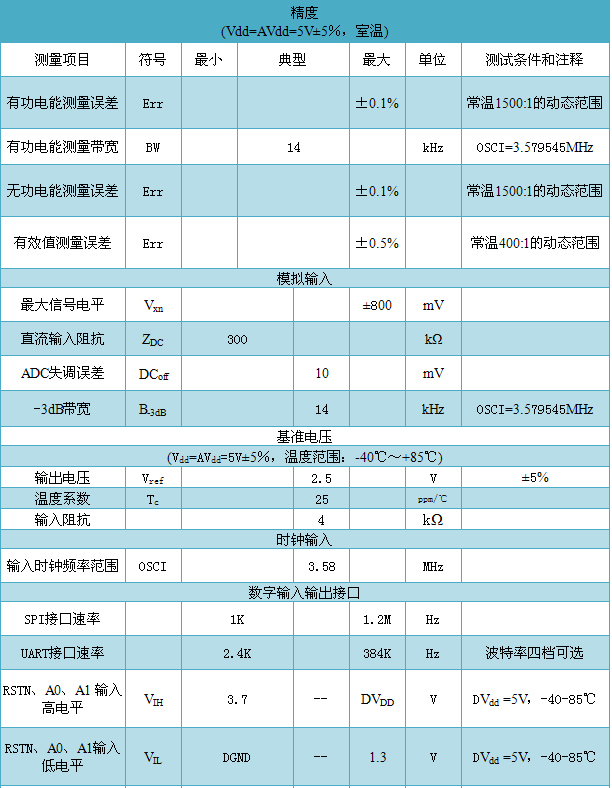

电气特性

多功能单相计量芯片

多功能单相计量芯片

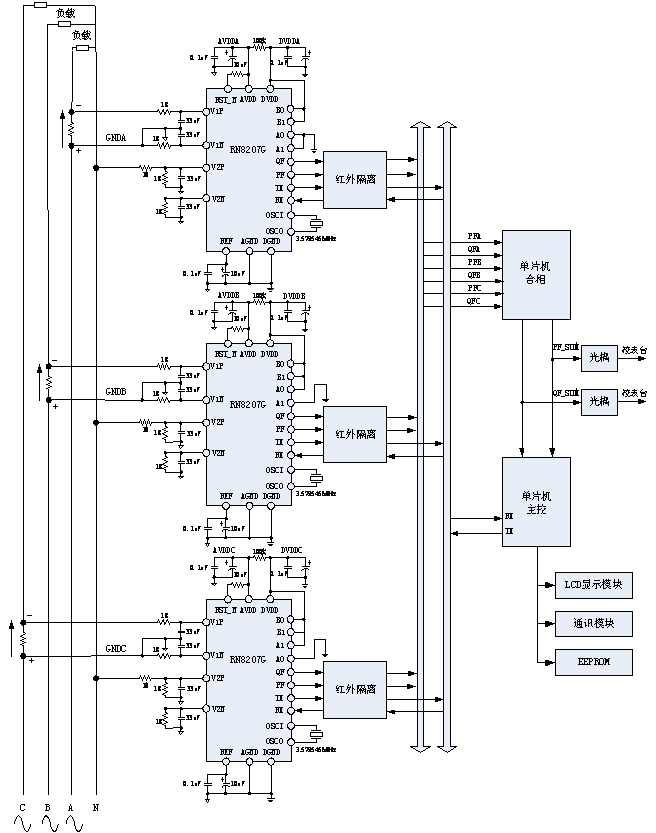

典型应用

多功能单相计量芯片
