RN8209C

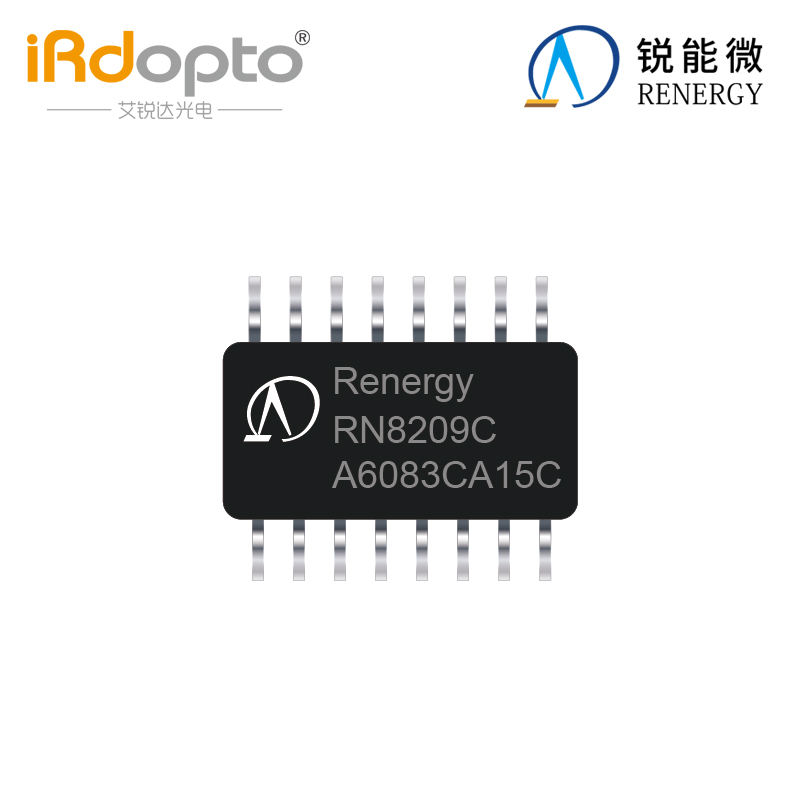

锐能微RN8209C多功能防窃电交、直流单相电能计量芯片

◆采用锐能微第三代计量技术,动态范围达到8000:1,温度系数仅为5ppm/℃
◆真双路计量,支持直流计量。
◆SOP16L绿色封装。
◆支持UART通讯接口。
◆支持软件校表,提高生产效率。
◆广泛应用于各种电表、国家电网和南方电网智能电表、数显表。

RN8209C多功能防窃电交、直流单相计量芯片锐能微第三代计量技术

芯片特性

计量

提供三路∑-△ADC

有功电能误差在8000:1动态范围内<0.1%,支持IEC62053-22:2003标准要求

无功电能误差在8000:1动态范围内<0.1%,支持IEC62053-23:2003 标准要求

提供两路电流和一路电压有效值测量,在1000:1动态范围内,有效值误差<0.1%

提供一路脉冲频率发生器,可用于对用户自定义功率进行电能量累加积分

提供三路ADC的瞬时采样值

潜动阈值可调

提供反相功率指示

提供电压通道频率测量

提供电压通道过零检测

提供参考基准监测功能

软件校表

电表常数(HFConst)可调

提供增益和相位校正

提供有功、无功、有效值offset校正

提供小信号校表加速功能

提供配置参数自动校验功能

提供UART接口

具有电源监控功能

具备电能寄存器定时冻结功能

UART的RX输入引脚同时具备管脚复位功能

RN8209C +5V/3.3V电源供电,功耗典型值为15mW@5V、8mW@3.3V

内置1.25V±1% 参考电压,温度系数典型值5ppm/℃,最大15ppm/℃

采用SOP16L绿色封装

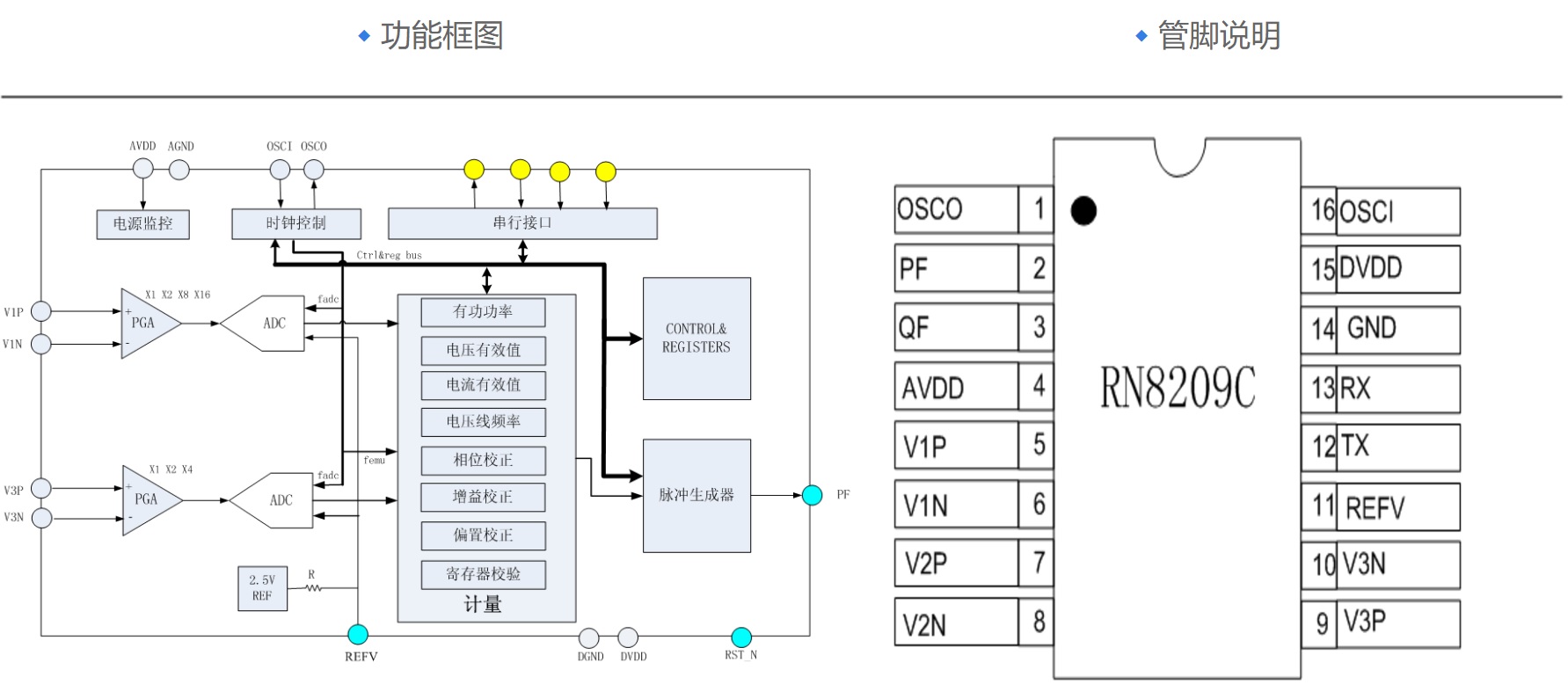

功能介绍

能够测量有功功率、无功功率、有功能量、无功能量,并能同时提供两路独立的有功功率和有效值、电压有效值、线频率、过零中断等,可以实现灵活的防窃电方案。

支持全数字的增益、相位和offset校正。有功电能脉冲从PF管脚输出,无功电能脉冲/用户自定义电能脉冲频率从QF引脚输出。

提供串行接口UART,固定波特率4800,管脚复位与UART输入引脚RX复用。

内部的电源监控电路可以保证上电和断电时芯片的可靠工作。

艾锐达RENERGY锐能微RN8209C电测仪表单相计量芯片

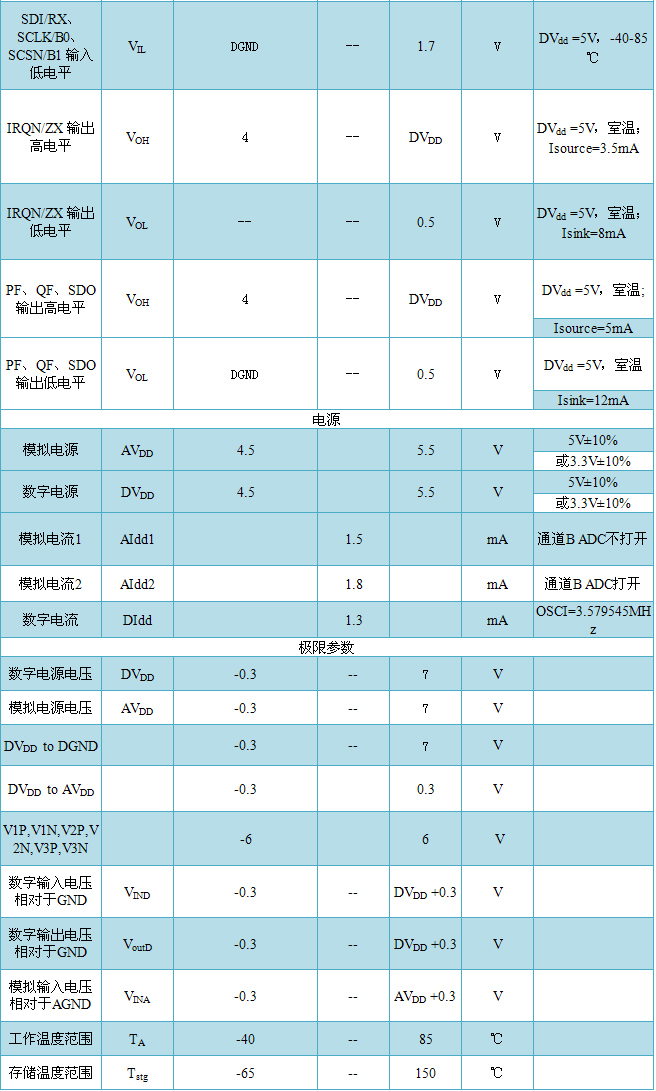

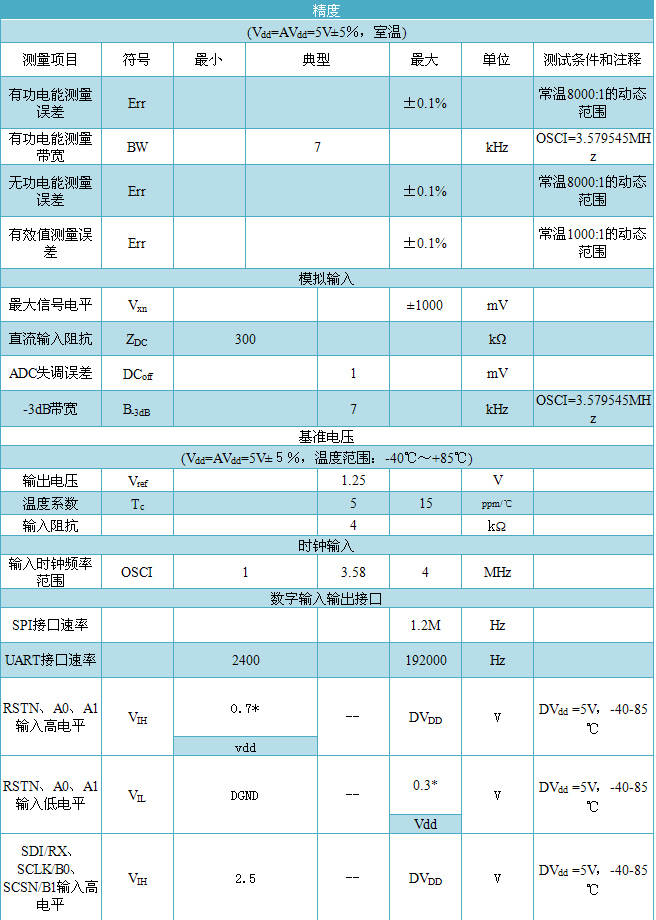

电气特性

艾锐达RENERGY锐能微RN8209C电测仪表单相计量芯片

艾锐达RENERGY锐能微RN8209C多功能防窃电交、直流单相计量芯片

典型应用

艾锐达RENERGY锐能微RN8209C多功能防窃电交、直流单相计量芯片
