 IM6103 三相电测计量核心板|IM三相交流电测计量模块系列

产品中心

IM6103

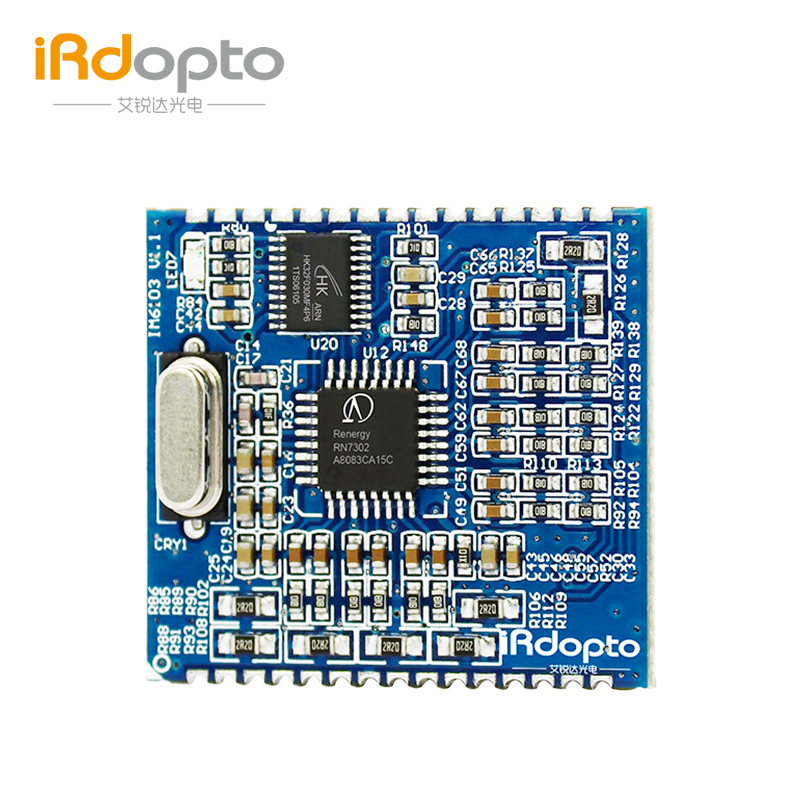

IM6103 三相电测计量核心板

1、提供三相全波和基波电压、电流、功率、角度、频率等瞬时用电参数。
2、提供全波和基波有功、无功、视在功率、功率因数等瞬时数据。
3、提供 A、B、C 三相有功、无功电能。
4、具有 2 路 UART 通讯接口。1 路用于 MCU 通讯串口,1 路为校表专用口。
5、具有脉冲指示灯和 PF、QF 输出,便于质量检定。
6、内部嵌入了电能计量算法。
7、内部嵌入计量校准算法。
8、计量完全符合锐能微计量芯片特性。
9、支持三相三线与三相四线兼容模式。

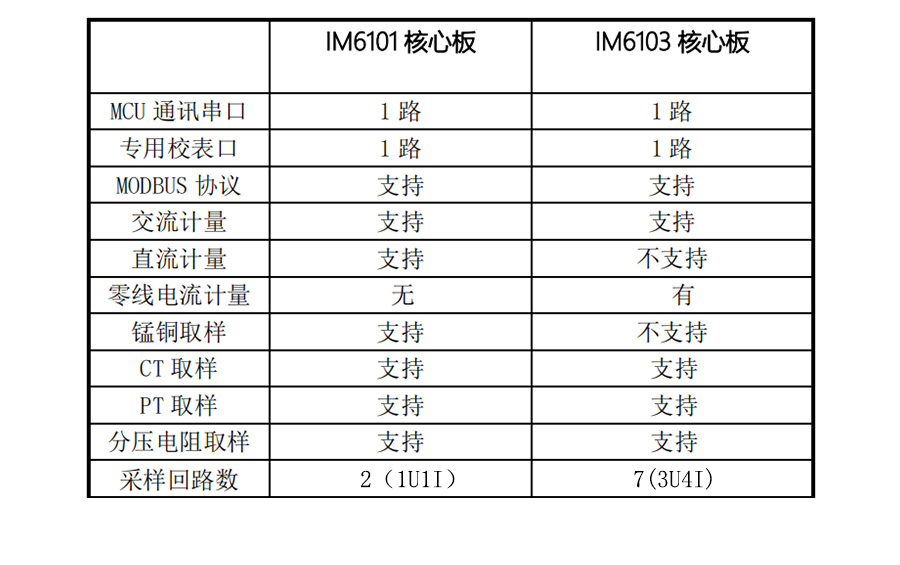

选型表


IM6103系列核心板是专为解决工程师在使用锐能微品牌计量芯片时面临的高难度校表程序设计、复杂配置以及易受

干扰的硬件采样电路而开发的核心模块。该系列核心板内部集成了电能计量算法和电能计量校准算法,用户只需

通过Modbus-RTU规约轻松读取电压、电流、电能等数据,省去了繁琐复杂的开发过程。




技术参数

I百度-M6103-核心板

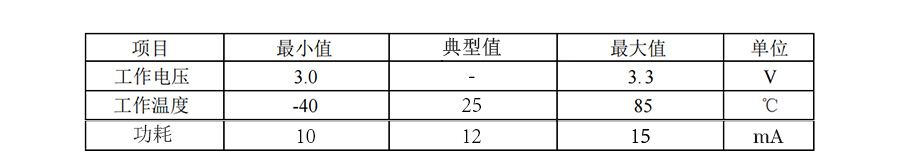

工作条件


6101-百度详情_01

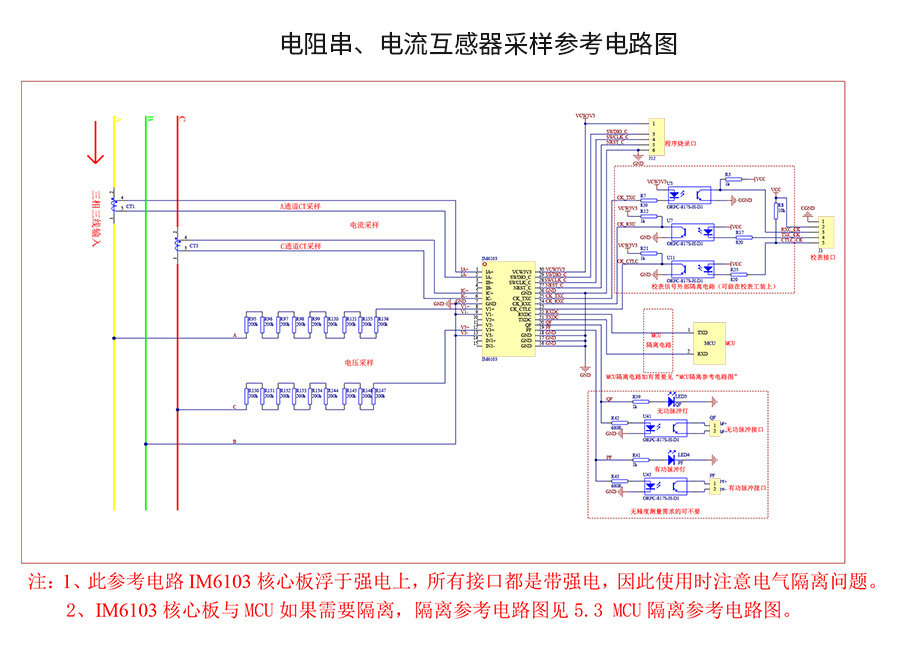

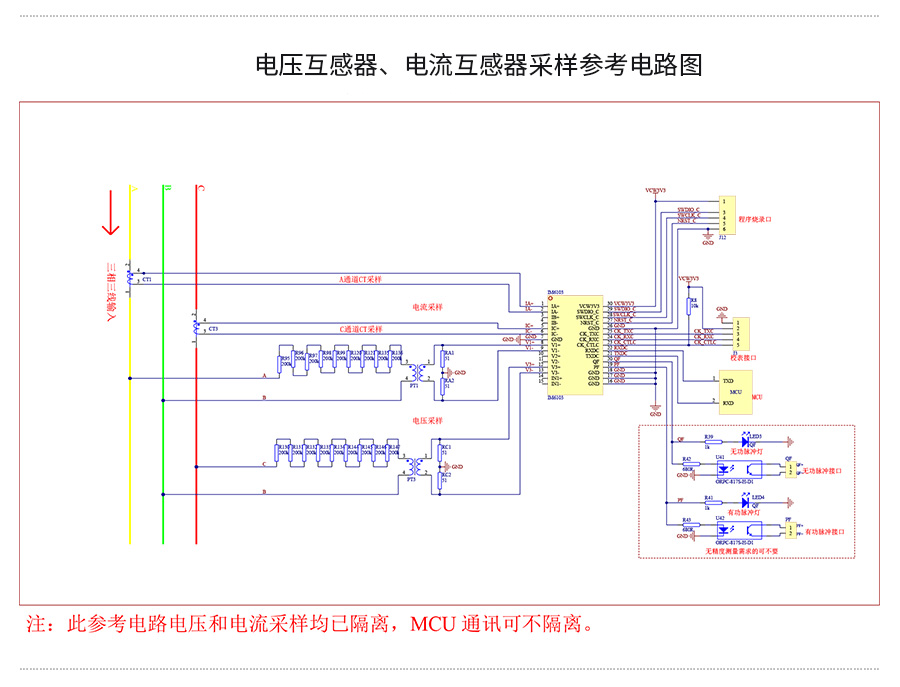

三相三线应用参考电路图

6101-百度详情_03


6101-百度详情_04

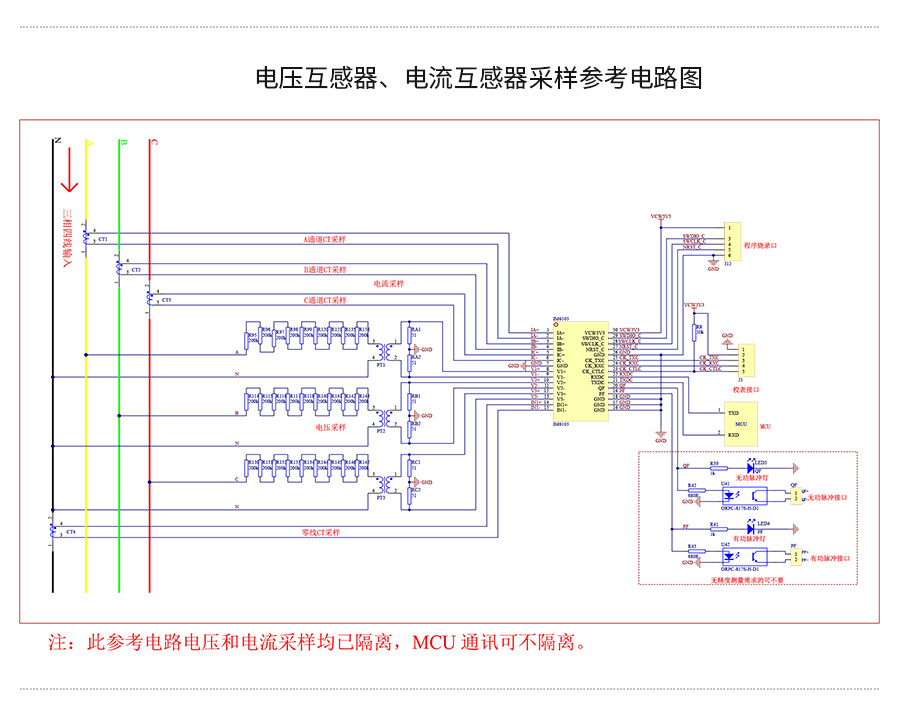

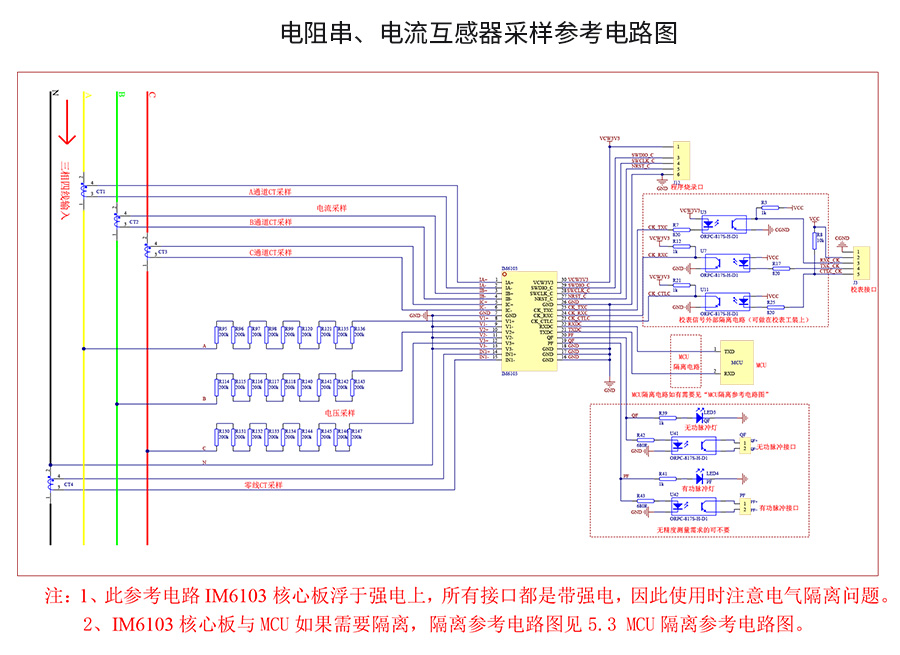

三相四线应用参考电路图

6101-百度详情_05

6101-百度详情_06

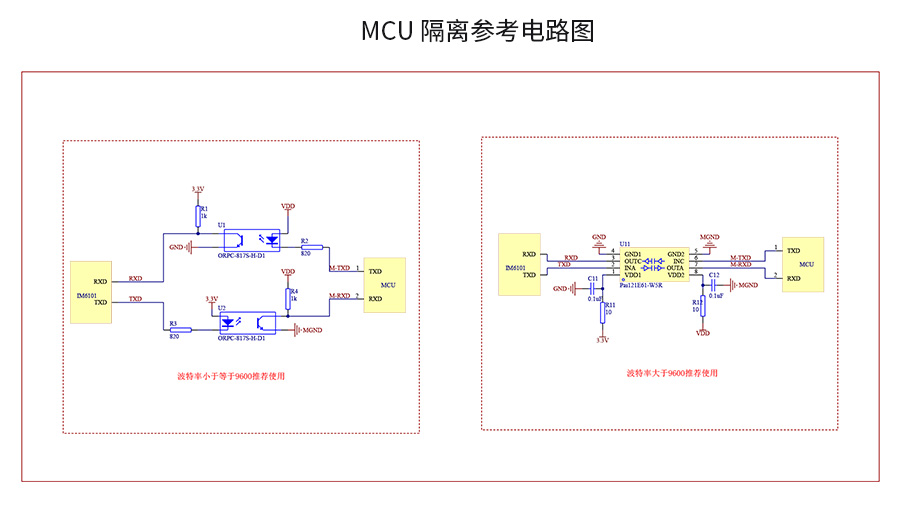

MCU 隔离参考电路图

6101-百度详情_07


行业应用

三相电能质量监测、三相用电监测终端

众多上市公司选择我们的3 大理由

  • 专业

    国家高新技术企业,研发团队深耕电测计量行业20多年。研发人员100%为本科及以上学历,硕士以上学历占60%,是智能电表、充电桩行业的电测计量方案主力供应商,是《综合能源电力感知终端》标准的起草单位。

    1
  • 一站式

    ■ 国内独家提供4种电测计量解决方案
        1.电能计量芯片
        2.电测计量模块
        3.电测计量套件
        4.电测计量方案
    ■ 并为客户提供电测计量校准设备和服务。

    2
  • 行业经验丰富

    产品应用在智能电表、汽车充电桩、自行车充电桩、换电站、换电柜、智慧灯杆、智慧农业、智能建筑(智能楼宇)、智能园区、智慧工厂、动环FSU、能耗管理和智慧交通10多个行业,提供100多种电测计量方案,拥有1000多个客户,计量模块出货100多万个。

    3
